Sistema de para-raios NBR 5419/2026: como proteger seu patrimônio de descargas que custam até R$ 2 milhões
No Brasil, mais de 50 milhões de raios atingem o solo todos os anos. Cada descarga pode carregar até 30 mil ampères e temperaturas de 30 mil graus Celsius — cinco vezes mais quente que a superfície do Sol.

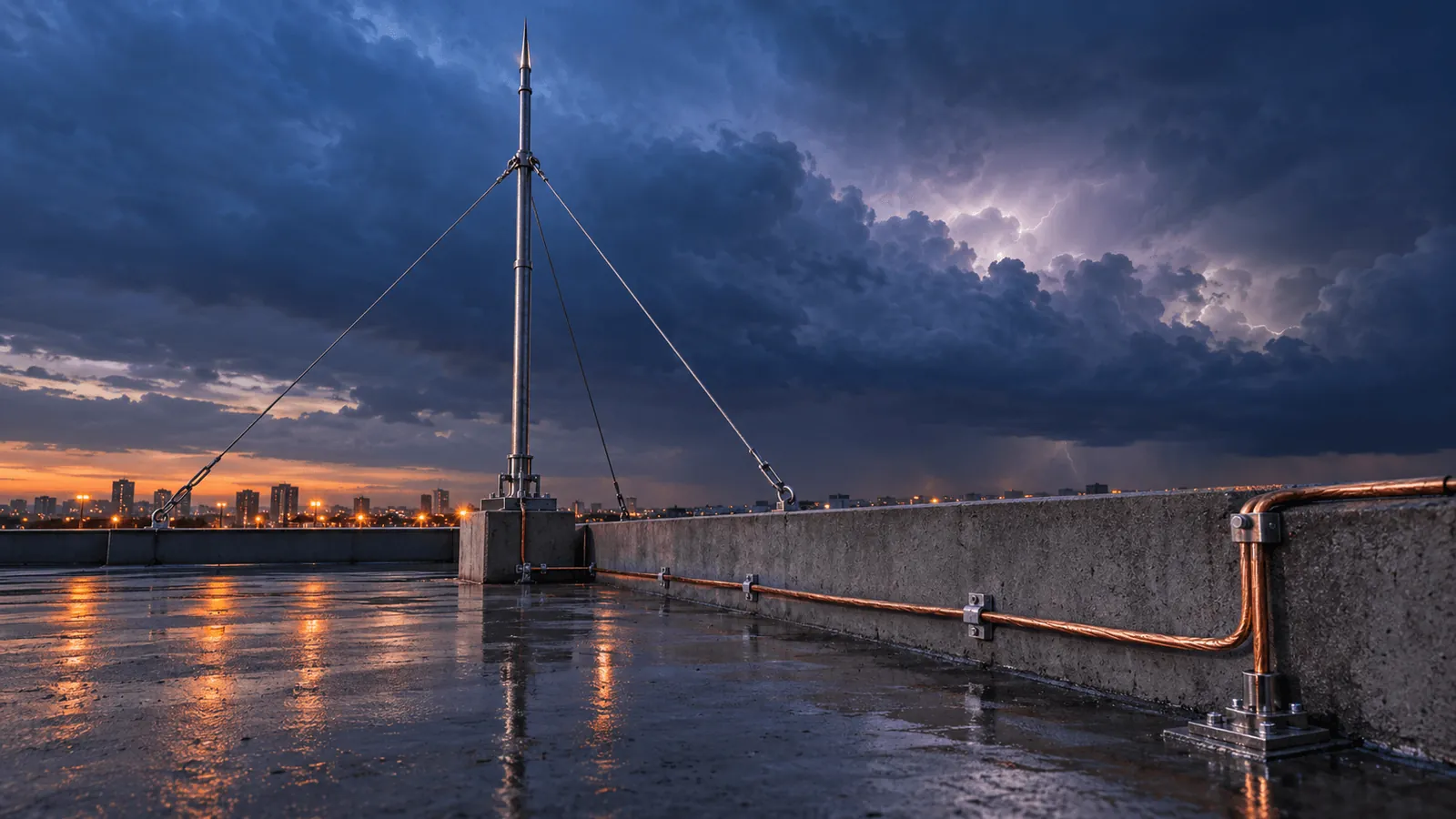

Captação, descida e aterramento: os caminhos por onde a corrente do raio percorre com segurança até o solo.
Se sua propriedade não possui um sistema de para-raios adequado segundo a NBR 5419/2026, você está jogando dados com um prejuízo que pode ultrapassar facilmente os R$ 2 milhões. Este guia mostra tudo que você precisa saber sobre proteção contra descargas atmosféricas — da obrigatoriedade legal aos custos reais de não ter um sistema instalado.
Por que o Brasil é o campeão mundial de raios
O Brasil registra cerca de 25% de todas as descargas atmosféricas do planeta. Somos literalmente o país onde mais caem raios no mundo, com média de 50 milhões de descargas anuais. As regiões Sudeste, Centro-Oeste e Sul são as mais atingidas, especialmente durante o verão.
| Indicador | Número |
|---|---|
| Frequência média de descargas no território nacional | 1 raio por segundo |
| Prejuízos anuais a equipamentos eletrônicos | R$ 1 bilhão |
| Fatalidades causadas direta ou indiretamente por raios | 300 por ano |
| Equipamentos eletrônicos danificados por ano | 2,5 milhões |
Estes números explicam por que a NBR 5419/2026 não é opcional — é uma necessidade vital para qualquer edificação no Brasil.
NBR 5419/2026: a norma que salva vidas e patrimônios
A NBR 5419/2026 — Proteção de Estruturas Contra Descargas Atmosféricas — é a norma técnica brasileira que estabelece as condições de projeto, instalação, inspeção e manutenção de sistemas de proteção contra raios (SPDA).
O que mudou na versão de 2026
- Análise de risco e projeto obrigatórios: toda edificação deve passar por análise quantitativa de risco para determinar a necessidade do SPDA, com a entrega do projeto.
- Divisão em 4 partes: princípios gerais, análise de risco, danos físicos a estruturas, e sistemas elétricos e eletrônicos.
- Novos níveis de proteção: quatro níveis (I, II, III e IV) com eficiências de 98%, 95%, 90% e 80%, respectivamente.
- Proteção interna obrigatória: maior ênfase na proteção de sistemas eletrônicos por meio de DPS.
Quando o para-raios é obrigatório por lei
Muita gente acredita que o para-raios é obrigatório apenas para prédios altos. É um mito perigoso: a NBR 5419/2026 estabelece critérios baseados em análise de risco.
Edificações com SPDA obrigatório
- Por altura: edificações com mais de 30 metros em áreas urbanas ou 60 metros em áreas rurais.
- Por atividade: locais de grande concentração pública — shopping centers, estádios, escolas, hospitais.
- Por risco: depósitos de combustíveis, indústrias químicas, centrais de telecomunicações.
- Por exigência de terceiros: quando bombeiros, prefeituras ou seguradoras exigem como condição para aprovação.
O que a análise de risco considera
- Densidade de descargas atmosféricas da região
- Características físicas da estrutura
- Ocupação e finalidade da edificação
- Consequências de uma eventual descarga
- Valor das perdas — vidas humanas e econômicas
Tipos de sistemas de para-raios: qual escolher
| Tecnologia | Como funciona | Aplicação típica | Limitação |
|---|---|---|---|
| Franklin (haste simples) | Captação por hastes verticais pontiagudas | Residências, pequenos comércios | Área de proteção menor; exige múltiplas hastes |
| Mesh (gaiola de Faraday) | Rede de condutores formando malha sobre a cobertura | Grandes edificações, indústrias, hospitais | Custo elevado e instalação complexa |
| PDC (dispositivo de iniciação) | Dispositivo que acelera a formação do canal condutor | Locais que exigem menos pontos de captação | Custo maior; tecnologia específica |
Os 4 componentes essenciais de um SPDA eficiente
1. Subsistema de captação
Interceptar as descargas atmosféricas: hastes captoras como pontos preferenciais, condutores horizontais interligando as hastes, em cobre, alumínio ou aço galvanizado.
2. Subsistema de descida
Conduz a corrente elétrica até o solo: mínimo de 2 descidas para edificações pequenas, espaçamento máximo de 20 metros entre elas, com os condutores protegidos contra danos mecânicos.
3. Subsistema de aterramento
Dispersa a corrente elétrica no solo por meio de eletrodos — hastes, placas ou cabos enterrados —, com resistência máxima de 10 ohms e interligação ao aterramento elétrico da edificação.
4. Proteção contra surtos (DPS)
Protege os equipamentos eletrônicos: DPS Classe I contra correntes de raio, Classe II contra sobretensões induzidas, instalados em cascata para máxima eficiência.
Laudo NBR 5419/2026: seu passaporte para a tranquilidade
O laudo técnico é mais que um documento — é a sua garantia de conformidade técnica e legal. Um laudo completo contém:
- Análise de risco detalhada, com os cálculos que determinam a real necessidade do SPDA
- Projeto técnico: desenhos, especificações e memoriais de cálculo
- Especificação de materiais, com padrões de qualidade
- Procedimentos de instalação
- Programa de manutenção com cronograma de inspeções e testes
- Medições de resistência que comprovam a eficiência do aterramento
Validade e atualizações
| Item | Periodicidade |
|---|---|
| Laudo inicial | Válido por 01 ano |
| Inspeções visuais | Anuais |
| Medições de aterramento | A cada 01 ano ou após grandes descargas |
| Revisão completa | A cada 01 ano ou após modificações |
A periodicidade exata varia conforme o nível de proteção definido na análise de risco da sua estrutura.
Quanto custa um sistema de para-raios
| Tipo de edificação | Projeto e laudo | Instalação | Total |
|---|---|---|---|
| Residência até 200 m² | R$ 800 – 1.500 | R$ 2.000 – 4.000 | R$ 2.800 – 5.500 |
| Comércio/indústria até 1.000 m² | R$ 1.500 – 3.000 | R$ 5.000 – 12.000 | R$ 6.500 – 15.000 |
| Grandes edificações (> 1.000 m²) | R$ 3.000 – 8.000 | R$ 15.000 – 50.000 | R$ 18.000 – 58.000 |
Fatores que influenciam o custo
- Área da cobertura: maior área significa mais materiais
- Complexidade arquitetônica: múltiplos níveis aumentam o custo
- Tipo de cobertura: metal, concreto e telha têm exigências diferentes
- Distância do aterramento: descidas longas encarecem o projeto
- Equipamentos sensíveis: DPS específicos para proteção eletrônica
Os prejuízos reais de não ter proteção adequada
Caso 1 — Indústria farmacêutica, SP
Raio atingiu a planta sem SPDA adequado. Prejuízo de R$ 1,8 milhão em equipamentos danificados e 15 dias de produção parada. O custo do SPDA, R$ 35 mil, era 50 vezes menor que o prejuízo.
Caso 2 — Shopping center, MG
Descarga atingiu o sistema elétrico sem proteção. Prejuízo de R$ 800 mil em ar-condicionado e informática, com fechamento por 3 dias. A seguradora questionou a ausência do laudo NBR 5419/2026.
Caso 3 — Condomínio residencial, RJ
Raio danificou equipamentos em 40 apartamentos. Prejuízo de R$ 300 mil e processos judiciais contra o síndico, por responsabilidade civil decorrente de negligência comprovada.
Mitos e verdades sobre para-raios
| Mito | Verdade |
|---|---|
| “Para-raios atrai raios” | Não atrai. Ele oferece um caminho seguro para a descarga que já vai ocorrer. |
| “Edifícios baixos não precisam” | A necessidade depende da análise de risco, não apenas da altura. |
| “Protege contra todo tipo de descarga” | Protege contra descargas diretas; os surtos induzidos exigem DPS. |
| “Uma vez instalado, não precisa manutenção” | Inspeções anuais e medições periódicas são obrigatórias. |
| “Qualquer eletricista instala” | A instalação exige conhecimento técnico especializado e projeto aprovado. |
Manutenção preventiva: garantindo eficiência contínua
Inspeção visual anual — o que verificar
- Captores: corrosão, deformação, fixação adequada
- Descidas: continuidade, proteções mecânicas, conexões
- Aterramento: conexões visíveis, corrosão, rompimentos
- DPS: indicadores visuais, fusíveis, conexões
Medições técnicas a cada 01 ano
- Resistência de aterramento — deve estar abaixo de 10 ohms
- Continuidade elétrica de todo o circuito
- Teste de isolamento dos DPS
- Atualização do laudo com as medições
Sinais de alerta para manutenção urgente
- Corrosão excessiva em componentes
- Resistência de aterramento acima de 10 ohms
- DPS com indicador de falha acionado
- Danos físicos após tempestades
- Alterações na edificação — ampliações, antenas
Como escolher uma empresa qualificada
Critérios técnicos essenciais
- Registro profissional: engenheiros ou técnicos registrados no CREA
- Experiência comprovada: mínimo de 5 anos em projetos NBR 5419/2026
- Equipamentos adequados: terrômetros, alicates de aterramento, materiais certificados
- Seguro de responsabilidade: cobertura para eventuais danos durante a instalação
Sinais de alerta ao contratar
- Orçamentos muito abaixo da média de mercado
- Promessas de “proteção 100% garantida”
- Falta de documentação técnica
- Pressão para fechamento imediato
- Ausência de referências verificáveis
Investimento inteligente: o ROI da proteção contra raios
Cenário típico de uma indústria de porte médio:
| Investimento em SPDA | R$ 25.000 |
| Risco anual de dano por raio | 2% |
| Prejuízo médio por evento | R$ 500.000 |
| Perda esperada anual sem proteção | R$ 10.000 |
| Payback | 2,5 anos |
Some a isso a redução de até 15% no seguro patrimonial, a eliminação de paradas não programadas e a proteção da imagem corporativa.
Conclusão: proteção é investimento, não é gasto
Com mais de 50 milhões de raios anuais e prejuízos que podem ultrapassar R$ 2 milhões, não ter um sistema adequado é assumir um risco financeiro inaceitável.
A NBR 5419/2026 estabelece diretrizes claras, mas a qualidade da implementação faz toda a diferença. Guarde os pontos principais:
- Análise de risco é obrigatória para determinar a necessidade do SPDA
- Projeto técnico adequado é fundamental para a eficiência do sistema
- Instalação profissional garante o funcionamento correto
- Manutenção preventiva mantém a proteção ao longo do tempo
- Documentação atualizada evita problemas legais e com seguradoras
Raios não escolhem hora nem lugar para cair — mas você pode escolher estar preparado.
Próximo passo
Seu laudo de SPDA está válido? Descubra em uma conversa.
A Presto faz o diagnóstico gratuito com medição ôhmica e inspeção de cobertura por drone, e devolve o que precisa ser corrigido — com prioridade por risco.
Conteúdo elaborado com base na NBR 5419/2026 e na experiência prática da equipe da Presto Engenharia em proteção atmosférica. Para orientações específicas sobre o seu projeto, consulte sempre um engenheiro especializado e devidamente habilitado.
